洁净车间工程设计布局篇

2018-03-20 14:34:12   作者:kewatt  出处:科瓦特

  洁净车间工程要获得良好的洁净效果,不仅要着重采取合理的空调净化措施,而且也要求工艺、建筑及其他专业采取相应的措施:不但要有合理的设计,而且还要精心的符合规范的施工安装,以及正确的使用洁净室和科学的维护管理。为使洁净室获得良好的效果,国内外已有不少文献从不同的角度作过阐述。

  实际上,不同专业之间很难做到理想地配合,而且设计者很难把握施工安装质量以及使用和管理情况,尤其后者。就洁净室净化措施而言,许多设计者,或者还有施工方,往往对其必要条件未予足够重视,造成洁净效果不理想。本文仅就洁净室净化措施中达到洁净度要求的必要条件简要论述。

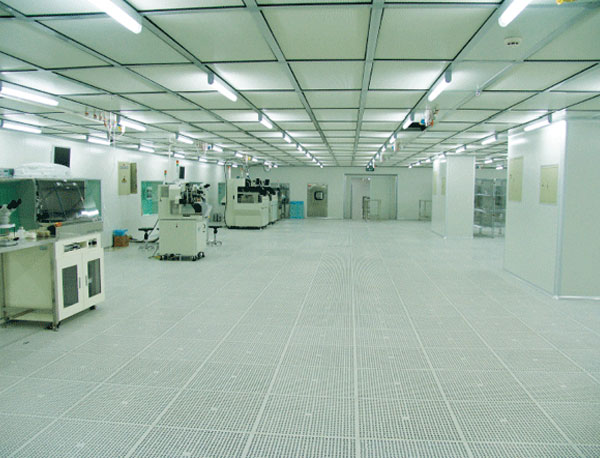

洁净车间设计


  气流组织设计:

  洁净车间工程的气流组织与一般空调房间有所不同,它要求将最干净的空气首先送到操作部位,它的作用在于限制和减少对加工物的污染。为此,在设计气流组织时应考虑这些原则:尽量减少涡流,避免将工作区以外的污染带入工作区;尽量防止灰尘的二次飞扬以减少灰尘对工件的污染机会;工作区的气流要尽量均匀,且其风速要满足工艺和卫生要求,当气流向回风口流动时要使空气中的灰尘能有效的带走。根据不同的洁净度要求,选择不同的送、回风方式。

  送风洁净度设计:

  要保证送风洁净度符合要求,关键是净化系统末级过滤器的性能和安装。

  净化系统末级过滤器一般采用高效过滤器或亚高效过滤器。这里每个洁净度级别似乎都有两类过滤器可供选择,选择高性能的还是低性能的,要视具体情况而定:当环境污染严重,或室内排风比例很大,或该洁净室特别重要,需要较大安全系数,在这些或其中之一情况下,均要选择高一类过滤器;反之可选择较低性能过滤器。对0.1μm粒子要求控制的洁净室,不论控制的粒子浓度高低均要选择D类过滤器。以上所述仅从过滤器角度出发,实际上要选择好过滤器还要全面考虑洁净室特性、过滤器特性和净化系统特。

                         洁净车间过滤器

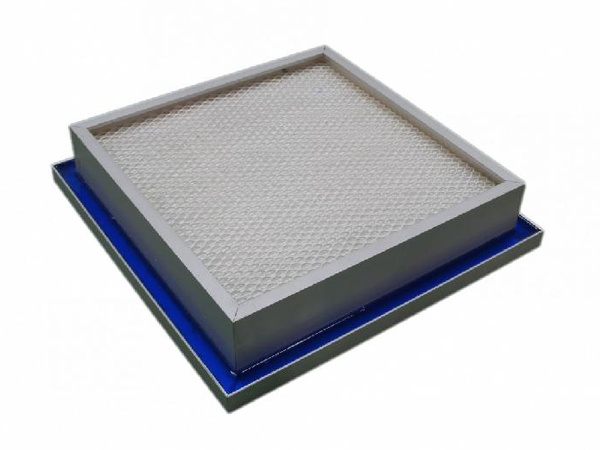

              洁净车间高效过滤器



  要保证送风洁净度,仅有合格的过滤器是不够的,还要保证以下:

  a.运输、安装过程不损坏过滤器;

  b.安装严密。

  要做到第a,则要求施工安装人员训练有素,既要有安装净化系统方面的知识,又要具备较熟练的安装技能,否则将难以保证不损坏过滤器,这方面是有深刻教训的。

  其次,安装严密性问题,主要取决于安装结构型式优劣,设计手册,一般推荐:对于单个过滤器采用明装型式,这样即便发生渗漏,也不致漏到室内;采用成品高效送风口,严密性也比较容易得到保证。对于多个过滤器的风口,近几年常采用液槽密封和负压密封。液槽密封必须保证液槽接缝严密和整体框架都处于同一水平面上。负压密封就是使过滤器与静压箱和框架接缝的外周边处于负压状态,与明装型式一样即使渗漏也不会漏到室内。实际上只要做到安装框架平整,过滤器端面与安装框架接触均匀,任何安装型式使过滤器达到安装严密性要求应该说是不难的。
