万级负压手术室设计示例

2016-06-01 10:16:24 作者：admin 出处：科瓦特

1.简介

序号	项目	内容
1	建筑地点	北京
2	建筑性质	外科病房楼
3	手术部规模	50 间手术室
4	系统特点	新风分散处理设计方式净化空调系统与手术室一对一设置空调水系统为四管制

2 .技术指标

序号	项目	内容
1	室内设计温度相对湿度	24 ℃ 50 %
2	手术室净面积	32立方米
3	手术室净高	3M
4	气流流型	非单向流
5	气流组织	顶送双侧下回＋上排
6	换气次数	22次/h
7	手术室送风量	2112立方米 / h
8	手术室冷负荷	35kw
9	手术室热负荷	27kw
10	手术室加湿量	21kg / h

3.净化空调系统及设备主要参数

序号	项目	内容	备注
1	送风量	2112立方米 / h	-
2	回风量	3068立方米 / h	与手术室严密性有关
3	新风量	2112立方米 / h	-
4	排风量	400立方米 / h	-
5	正压差	-10~0Pa	-
6	加湿量	21kg/h	电热加湿器耗电量为18kw
7	冷负荷	40kw	含再热负荷及机组温升冷负荷
8	热负荷	27kw	-
9	净化空调机组风机耗电量	2.2kw	变频控制
10	净化空调机组机外余压	750Pa	-
11	净化进风机组机外余压	150Pa	双速风机调节风量
12	排风机组机外余压	300Pa	-
13	下部排风机组机外余压	450Pa	变频控制
14	净化空调机组参考尺寸	40001000800(h)mm	落地减振安装
15	净化进风机组机参考尺寸	8508501400(L)mm	减振吊装
16	排风机组机参考尺寸	550550600(L)mm	减振吊装
17	下部排风机组机参考尺寸	650650600(L)mm	减振吊装

注：
1.手术室冷热负荷均包括新风负荷。
2.手术室内设计温湿度应根据手术室用途选取。
3.手术室正压差为与相邻的低级别洁净区压差。
4.负压手术室也可以设计为正负压转换手术室，正负压当转换应能自动和手动转换。
5.净化空调机组和净化进风机组外形尺寸均参考手术室专用机组设计。

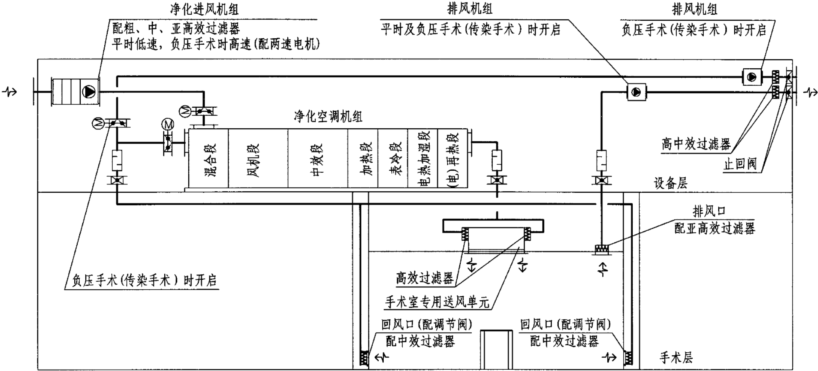

负压手术室设计图

注：
1.高效过滤器效率：B类钠盐法效率不低于99.99 ％。
2.亚高效过滤器效率：≥0.5μm大气尘计数效率不低于 95 ％。
3.高中效过滤器效率：≥ 1μm大气尘计数效率不低于 80 ％。
4.中效过滤器效率：≥ 1μm大气尘计数效率不低于 50 ％。
5.粗效过滤器效率：≥ 5μm 大气尘计数效率不低于 50％。
6.负压手术室也可以设计为正负压转换手术室，正负压当转换应能自动和手动转换。

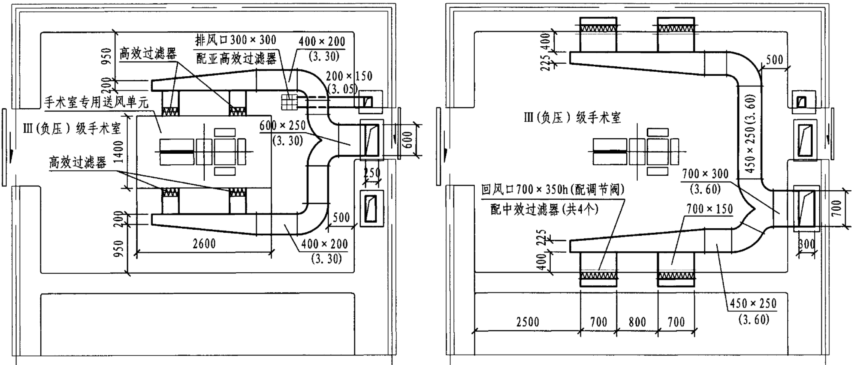

万级手术室设计图
